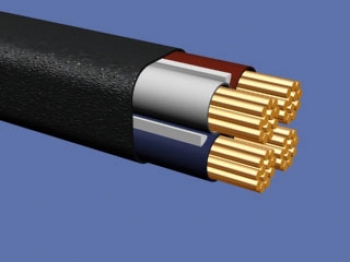

ВВГнг

Назначение

кабель силовой для стационарной прокладки на напряжение до 35 кВ, с пластмассовой изоляцией. Назначение: передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50 Гц.

Количество жил и сечение (или диаметр)

3*1,5 мм
3*2,5 мм

Электрические характеристики

Жила - круглая из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной. Изоляция - изоляционный ПВХ пластикат. Сердечник - из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой. Оболочка - светотермостойкий ПВХ пластикат пониженной горючести. Электрические характеристики: сопротивление изоляции жил при температуре 20 °С, МОм/км, не менее: при сечении до 1,5 мм2 - 12; при сечении 2,5–4,0 мм2 - 10; при сечении 6,0 мм2 - 9; при сечении 10–240 мм2 - 7; сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее - 0,005; максимальное рабочее напряжение электрической сети, кВ: - для кабелей 0,66 кВ - 0,72; - для кабелей 1 кВ - 1,2.

Условия прокладки

в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 °С. Не рекомендуется прокладка в земле; монтажные радиусы изгиба при прокладке - не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей;

Условия эксплуатации

рабочая температура эксплуатации — от -50 до +50 °С; длительно допустимая температура нагрева жил при эксплуатации — 70 °С; допустимый нагрев жил в аварийном режиме - 80 °С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы; срок службы в нормальных условиях эксплуатации не менее 30 лет.
