РК 75-3,7-35ф + 2 НВМ 0,5 В РК 75-3,7-36ф + 2 НВМ 0,5 П РК 75-3,

Артикул: 160103

Область использования

Конструкция

Кабели комбинированные предназначены для одиночной стационарной прокладки в системах цифрового видеонаблюдения и подключения цифровой видеокамеры наблюдения с одновременным подводом питающего напряжения (постоянного тока). Кабели с буквой «В» в марке эксплуатируются внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков; с буквой «П» в марке – на открытом воздухе.

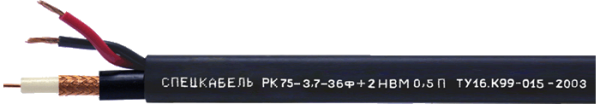

Радиочастотный кабель марки РК 75-3,7-35ф или РК 75-3,7-36ф с пористой полиэтиленовой изоляцией физического вспенивания, два провода питания и управления марки НВМ сечением 0,5 или 0,75 мм2 в общей оболочке из ПВХ пластиката (буква «В» в марке) серого цвета или светостабилизированного полиэтилена (буква «П» в марке).

Электрические параметры
Cечение, мм2	0,50	0,75
Электрическое сопротивление проводников постоянному току при температуре 20°С, не более, Ом/км	34,5	23,0
Рабочее напряжение, В	600

Массогабаритные и эксплуатационные параметры
Число пар N	Наружный размер кабеля, мм		Мин. радиус изгиба кабеля, мм	Расчетная масса 1км кабеля, кг				Диапазон рабочих температур, °С		Срок службы, не менее, лет
	НВМ 0,5	НВМ 0,75	10 Х Dн допускается однократно 7 Х Dн	НВМ 0,5		НВМ 0,75		В	П
				В	П	В	П
РК 75-3,7-35ф	11,7	12,3		105,8	93,0	113,1	99,6	монтаж: –10 + 50 эксплуат.: –40 + 70	монтаж: –15 + 50 эксплуат.: –60 + 80	12
РК 75-3,7-36ф				99,6	86,8	106,9	93,4

Примечание: возможно изготовление кабелей для подключения двух и более видеокамер с необходимым числом проводов питания и управления

Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

"Кабель РК 75-3,7-35ф 4х2х0,52 + 2 НВМ 0,75 П ТУ16.К99-015-2003
