КВПЭф-5е Nх2х0,52 + 2 НВМ 0,5 В КВПЭф-5е Nх2х0,52 + 2 НВМ 0,5 П |
|
|
|
|
Область использования
|
Конструкция
|
|
Кабели комбинированные предназначены для одиночной стационарной прокладки в системах цифрового видеонаблюдения и подключения цифровой видеокамеры наблюдения с одновременным подводом питающего напряжения (постоянного тока). Кабели с буквой «В» в марке эксплуатируются внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков; с буквой «П» в марке – на открытом воздухе.
|

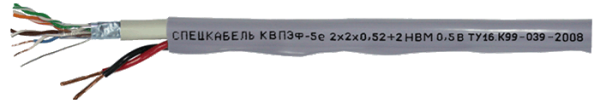

Кабель категории 5е марки КВПЭф-5е со сплошной полиэтиленовой изоляцией, экраном из алюмолавсановой ленты и оболочкой из ПВХ пластиката , два провода питания и управления марки НВМ сечением 0,5 или 0,75 мм2 в общей оболочке из ПВХ пластиката (буква «В» в марке) серого цвета или светостабилизированного полиэтилена (буква «П» в марке) черного цвета.
|
|
|
Электрические параметры проводов НВМ
|
|
Cечение, мм2
|
0,50
|
0,75
|
|
Электрическое сопротивление проводников постоянному току при температуре 20°С, не более, Ом/км
|
34,5
|
23,0
|
|
Рабочее напряжение, В
|
600
|
|
Праметры кабелей КВПЭф-5е
|
Электрические параметры
|
|
Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20°C, не более, Ом/100 м
|
19,0
|
|
Омическая асимметрия жил в рабочей паре на длине 100 м, не более, %
|
2
|
|
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°C, не менее, МОм?км
|
5000
|
|
Электрическая емкость рабочей пары, не более, пФ/м
|
56
|
|
Емкостная асимметрия пары относительно земли на длине 100 м, не более, нФ
|
0,16
|
|
Волновое сопротивление, Ом
|
100 ±15
|
|
Скорость распространения, не менее, %
|
60,0
|
|
Время задержки сигнала на длине 100 м, не более, нс
|
570,0
|
|
Сопротивление связи, мОм/м
|
200,0
|
|
Испытательное напряжение между жилами и между жилами и экраном, кВ
|
2,5
|
|
Частотные характеристики**
|
|
Частота, МГц
|
1,0
|
4,0
|
10,0
|
16,0
|
20,0
|
31,25
|
62,5
|
100,0
|
125,0*
|
|
Коэффициент затухания, не более, дБ/100м
|
2,1
|
4,1
|
6,5
|
8,3
|
9,3
|
11,7
|
17,0
|
22,0
|
24,9
|
|
Переходное затухание на ближнем конце (NEXT), не менее, дБ/100м
|
65,0
|
56,0
|
50,0
|
47,0
|
46,0
|
43,0
|
38,0
|
35,0
|
34,0
|
|
Суммарное переходное затухание на ближнем конце (PS NEXT), не менее, дБ/100м
|
62,0
|
53,0
|
47,0
|
44,0
|
43,0
|
40,0
|
35,0
|
32,0
|
31,0
|
|
Переходное приведенное затухание на дальнем конце (EL FEXT) , не менее, дБ/100м
|
64,0
|
52,0
|
44,0
|
40,0
|
38,0
|
34,0
|
28,0
|
24,0
|
22,0
|
|
Суммарное переходное приведенное затухание на дальнем конце (PS EL FEXT), не менее, дБ/100м
|
61,0
|
49,0
|
41,0
|
37,0
|
35,0
|
31,0
|
25,0
|
21,0
|
19,0
|
* Справочная информация
** Значения приведены для температуры 20°С
|
|
Массогабаритные и эксплуатационные параметры
|
|
Число
пар N
|
Наружный размер
кабеля, мм
|
Мин. радиус изгиба
кабеля, мм
|
Расчетная масса 1км кабеля, кг
|
Диапазон рабочих
температур, °С
|
Срок
службы,
не менее, лет
|
|
НВМ 0,5
|
НВМ 0,75
|
10 Х Dн
допускается
однократно
7 Х Dн
|
НВМ 0,5
|
НВМ 0,75
|
В
|
П
|
|
В
|
П
|
В
|
П
|
|
1
|
10,2
|
10,8
|
49,8
|
43,8
|
56,5
|
50,0
|
монтаж:
–10 + 50
эксплуат.:
–40 + 70
|
монтаж:
–15 + 50
эксплуат.:
–60 + 80
|
15
|
|
2
|
12,7
|
13,4
|
68,3
|
62,2
|
76,7
|
70,1
|
|
4
|
13,5
|
14,1
|
85,6
|
79,5
|
94,4
|
87,9
|
Примечание: возможно изготовление кабелей для подключения двух и более видеокамер с необходимым числом проводов питания и управления
|
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КВПЭф-5е 4х2х0,52 + 2 НВМ 0,5 В ТУ16.К99-039-2008"
|
|
