КПАПЭфВнг(С)-LS Nх3х1,2 |
|
|
|
|
|
Область использования
|
Конструкция
|
|
Кабели симметричные троечной скрутки предназначены для групповой стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS), а также подключения пьезоэлектрических датчиков. Соответствуют требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.3, ПРГП 3) по нераспространению горения при групповой прокладке (категория С). Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – П3.8.2.2.2. Эксплуатируется внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
|

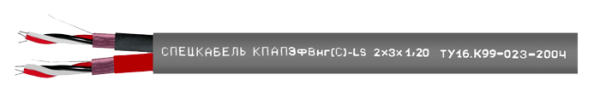

Многопроволочные медные луженые жилы диаметром 1,20 мм (16х0,26 мм), изолированные полиэтиленом, скручены в тройку. Каждая тройка в индивидуальном экране из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки и наложенной поверх экрана цветной поясной изоляцией из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением. Оболочка из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением серого цвета.
|
|
Электрические параметры
|
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C (сопротивление шлейфа), не более, Ом / км
|
25,0
|
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км
|
5
|
|
Электрическая емкость между жилами на частоте 1кГц , не более, нФ/км
|
90
|
|
Волновое сопротивление при частоте 1 кГц, Ом
|
69 ± 10%
|
|
Номинальная индуктивность, пересчитанная на 1 км длины кабеля и температуру 20 °C, мГн
|
0,6
|
|
Рабочее напряжение, не более, В
|
300
|
|
Массогабаритные и эксплуатационные параметры
|
|
Маркоразмер
|
Наружный размер, Dн, не более, мм
|
Мин. радиус изгиба, мм
|
Расчетная масса 1 км, кг
|
Диапазон рабочих температур, °С
|
Срок службы, не менее лет
|
|
КПАПЭфВнг(С)-LS 1х3х1,20
|
6,20
|
10 Х Dн
допускается
однократно
7 Х Dн
|
48,2
|
монтаж
– 10 + 50
эксплуат.:
– 40 + 70
|
20
|
|
КПАПЭфВнг(С)-LS 2х3х1,20
|
9,00х13,00
|
117,4
|
|
КПАПЭфВнг(С)-LS 3х3х1,20
|
13,90
|
159,7
|
|
КПАПЭфВнг(С)-LS 4х3х1,20
|
15,20
|
203,3
|
|
КПАПЭфВнг(С)-LS 6х3х1,20
|
18,70
|
300,3
|
|
КПАПЭфВнг(С)-LS 8х3х1,20
|
19,80
|
383,0
|
|
КПАПЭфВнг(С)-LS 10х3х1,20
|
24,30
|
487,4
|
|
КПАПЭфВнг(С)-LS 12х3х1,20
|
25,20
|
569,6
|
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КПАПЭфВнг(С)-LS 3?3?1,2 ТУ16.К99-023-2004"
|
|
