КАСГЭфЭфнг(А)-HF Nх2х0,60 КАСГЭфЭфнг(А)-HF Nх2х0,78 |
|
|
|
|
|
Область использования
|
Конструкция
|
|
Кабели симметричные парной скрутки, безгалогенные, предназначены для групповой стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг(A)-LS. Кабели соответствуют требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.3, ПРГП 1) по нераспространению горения при групповой прокладке (категория А) и имеют соответствующий сертификат пожарной безопасности. Сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – П1.8.1.2.1. Кабели эксплуатируются внутри и вне помещений, на открытом воздухе.
|

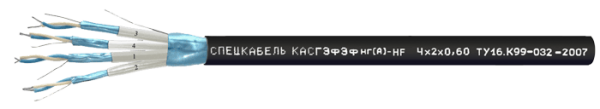

Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из безгалогенной полимерной композиции с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из безгалогенной полимерной композиции черного цвета.
|
|
Электрические параметры
|
Диаметр жил
|
|
0,60 мм
|
0,78 мм
|
|
Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м
|
20,0
|
11,8
|
|
Волновое сопротивление на частоте 1 МГц, Ом
|
70±7
|
60±6
|
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км
|
5000
|
|
Электрическая ёмкость между жилами, не более, пФ / м
|
102
|
|
Массогабаритные и эксплуатационные параметры
|
|
Маркоразмер
|
Наружный размер, Dн, не более, мм
|
Мин. радиус изгиба, мм
|
Расчетная масса 1 км, кг
|
Диапазон рабочих температур, °С
|
Срок службы, не менее лет
|
|
КАСГЭфЭфнг(А)-HF 1х2х0,6
|
5,40
|
10 Х Dн
допускается
однократно
7 Х Dн
|
23,5
|
монтаж
– 15 + 50
эксплуат.:
– 60 + 70
|
20
|
|
КАСГЭфЭфнг(А)-HF 2х2х0,6
|
8,80
|
49,6
|
|
КАСГЭфЭфнг(А)-HF 4х2х0,6
|
10,20
|
92,1
|
|
КАСГЭфЭфнг(А)-HF 6х2х0,6
|
12,30
|
127,7
|
|
КАСГЭфЭфнг(А)-HF 8х2х0,6
|
13,50
|
151,6
|
|
КАСГЭфЭфнг(А)-HF 12х2х0,6
|
17,00
|
230,9
|
|
КАСГЭфЭфнг(А)-HF 16х2х0,6
|
19,30
|
309,9
|
|
КАСГЭфЭфнг(А)-HF 1х2х0,78
|
6,00
|
36,6
|
|
КАСГЭфЭфнг(А)-HF 2х2х0,78
|
9,70
|
75,4
|
|
КАСГЭфЭфнг(А)-HF 4х2х0,78
|
11,30
|
143,5
|
|
КАСГЭфЭфнг(А)-HF 6х2х0,78
|
13,60
|
199,9
|
|
КАСГЭфЭфнг(А)-HF 8х2х0,78
|
15,00
|
235,6
|
|
КАСГЭфЭфнг(А)-HF 12х2х0,78
|
18,80
|
348,7
|
|
КАСГЭфЭфнг(А)-HF 16х2х0,78
|
21,20
|
483,5
|
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КАСГЭфЭфнг(А)-HF 4?2?0,78 ТУ16.К99-032-2007"
|
|
