КАСГЭфЭфВКГ Nх2х0,60, КАСГЭфЭфВКГ Nх2х0,78 |
|
|
|
|
|
Область использования
|

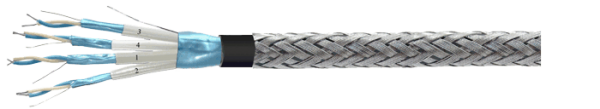

Конструкция
|
|
Кабели симметричные с индивидуально экранированными парами предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Соответствует требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке и имеют соответствующий сертификат пожарной безопасности. Сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4. Эксплуатируется внутри и вне помещений. Защищен от грызунов.
|
Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета. Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм.
|
|
Электрические параметры
|
Диаметр жил
|
|
0,60 мм
|
0,78 мм
|
|
Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м
|
20,0
|
11,8
|
|
Волновое сопротивление на частоте 1 МГц, Ом
|
70±7
|
60±6
|
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км
|
5000
|
|
Электрическая ёмкость между жилами, не более, пФ / м
|
102
|
|
Массогабаритные и эксплуатационные параметры
|
|
Маркоразмер
|
Наружный размер, Dн, не более, мм
|
Мин. радиус изгиба, мм
|
Расчетная масса 1 км, кг
|
Диапазон рабочих температур, °С
|
Срок службы, не менее лет
|
|
КАСГЭфЭфВКГ 1х2х0,6
|
6,8
|
15 Х Dн
допускается
однократно
10 Х Dн
|
56,3
|
онтаж:
– 10 + 50
эксплуат.:
– 40 + 70
|
20
|
|
КАСГЭфЭфВКГ 2х2х0,6
|
10,2
|
104,4
|
|
КАСГЭфЭфВКГ 4х2х0,6
|
11,6
|
153,4
|
|
КАСГЭфЭфВКГ 6х2х0,6
|
13,7
|
207,6
|
|
КАСГЭфЭфВКГ 8х2х0,6
|
14,9
|
235,7
|
|
КАСГЭфЭфВКГ 12х2х0,6
|
18,4
|
342,3
|
|
КАСГЭфЭфВКГ 16х2х0,6
|
20,7
|
435,7
|
|
КАСГЭфЭфВКГ 1х2х0,78
|
7,4
|
74,9
|
|
КАСГЭфЭфВКГ 2х2х0,78
|
11,1
|
137,1
|
|
КАСГЭфЭфВКГ 4х2х0,78
|
12,7
|
219,1
|
|
КАСГЭфЭфВКГ 6х2х0,78
|
15,0
|
292,3
|
|
КАСГЭфЭфВКГ 8х2х0,78
|
16,4
|
337,1
|
|
КАСГЭфЭфВКГ 12х2х0,78
|
20,2
|
479,6
|
|
КАСГЭфЭфВКГ 16х2х0,78
|
22,6
|
602,2
|
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КАСГЭфЭфВКГ 4?2?0,78 ТУ16.К99-032-2007"
|
|
