КАСГЭфЭфВ Nх2х0,60, КАСГЭфЭфВ Nх2х0,78

Артикул: 091603

Область использования

Конструкция

Кабели симметричные с индивидуально экранированными парами предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех. Кабели соответствуют требованиям нормативных документов «Технического регламента о пожарной безопасности», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке и имеют соответствующий сертификат пожарной безопасности. Кабели сертифицированы в системе ГОСТ Р. Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4. Кабели эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.

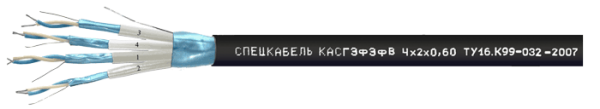

Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм) с полиолефиновой изоляцией, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной луженой проволоки; поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары. Общий экран из алюмолавсановой ленты с контактным проводником из медной луженой проволоки. Оболочка из ПВХ пластиката черного цвета.



Электрические параметры

Диаметр жил

0,60 мм

0,78 мм

Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20 °C, не более, Ом/100м

20,0

11,8

Волновое сопротивление на частоте 1 МГц, Ом

70±7

60±6

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км

5000

Электрическая ёмкость между жилами, не более, пФ / м

102



Массогабаритные и эксплуатационные параметры

Маркоразмер

Наружный размер, Dн, не более, мм

Мин. радиус изгиба, мм

Расчетная масса 1 км, кг

Диапазон рабочих температур, °С

Срок службы, не менее лет

КАСГЭфЭфВ 1х2х0,6

5,40

10 Х Dн


допускается
однократно

7 Х Dн



23,5

монтаж:
– 10 + 50


эксплуат.:
– 40 + 70

20

КАСГЭфЭфВ 2х2х0,6

8,80

49,6

КАСГЭфЭфВ 4х2х0,6

10,20

92,1

КАСГЭфЭфВ 6х2х0,6

12,30

127,7

КАСГЭфЭфВ 8х2х0,6

13,50

151,6

КАСГЭфЭфВ 12х2х0,6

17,00

230,9

КАСГЭфЭфВ 16х2х0,6

19,30

309,9

КАСГЭфЭфВ 1х2х0,78

6,00

36,6

КАСГЭфЭфВ 2х2х0,78

9,70

75,4

КАСГЭфЭфВ 4х2х0,78

11,30

143,5

КАСГЭфЭфВ 6х2х0,78

13,60

199,9

КАСГЭфЭфВ 8х2х0,78

15,00

235,6

КАСГЭфЭфВ 12х2х0,78

18,80

348,7

КАСГЭфЭфВ 16х2х0,78

21,20

483,5

Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

"Кабель КАСГЭфЭфВ 2?2?0,78 ТУ16.К99-032-2007"
