КСБГСКнг(А)-FRLS Nx2xD

Область использования

Конструкция

Огнестойкие гибкие кабели промышленного интерфейса, предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели КСБГСКнг(А)-FRLS Nx2xD обладают пониженным дымо- и газовыделением, имеют класс пожарной опасности П1.1.2.2.2 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах).

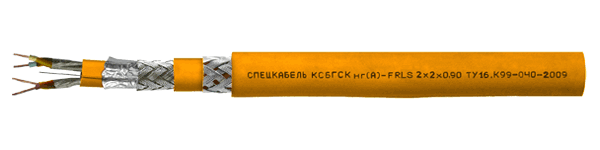

Пары с семипроволочными медными жилами диаметром от 0,78 до 2,00 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с дополнительным барьером в виде огнестойкой ленты, с поясной изоляцией из ПВХ пластиката пониженной горючести и с пониженным дымо- и газовыделением, с общим экраном из алюмолавсановой ленты и оплеткой из медной луженой проволоки, в оболочке из ПВХ пластиката пониженной горючести и с пониженным дымо- и газовыделением, с броней в виде оплетки из стальных оцинкованных проволок диаметром 0,3 мм, в защитном шланге из ПВХ пластиката пониженной горючести и пониженным дымо- и газовыделением. Оболочка и защитный шланг оранжевого цвета. Кабели изготавливаются с числом пар до 10.

Электрические параметры

Номинальный диаметр жил D, мм

0,78

0,90

1,10

1,20

1,50

2,00

Эквивалентное сечение жил, мм2

0,35

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

57,0

40,7

26,9

22,9

14,9

8,2

Асимметрия электрического сопротивления жил в паре, не более, %

3

3

3

3

3

3

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км

300

300

300

300

300

300

Электрическая ёмкость пары, не более, пФ/м

60

65

65

70

75

85

Коэффициент затухания на частотах, не более, дБ/100м

39 кГц

0,41

0,37

0,28

0,26

0,23

0,20

1 МГц

2,20

2,00

1,85

1,80

1,70

1,60

10 МГц

6,20

5,80

5,30

5,00

4,40

4,30

Волновое сопротивление на частотах, Ом

31,25 кГц

140±20

140±20

140±20

120±15

120±15

100±15

1 МГц

120±15

120±15

120±15

100±15

100±15

80±12

Рабочее напряжение, не более, В

300

300

300

300

300

300

Массогабаритные и эксплуатационные параметры

Марка кабеля
КСБГСКнг(А)-FRLS Nx2xD

Наружный размер, не более,
мм

Мин. радиус изгиба,
мм

Расчетная масса,
кг/км

Диапазон рабочих
температур, °С

Срок службы,
не менее,
лет

КСБГСКнг(А)-FRLS 1x2x0,78

13,0

195,0

234,7

–50 + 70

30

КСБГСКнг(А)-FRLS 2x2x0,78

17,8

267,0

349,1

КСБГСКнг(А)-FRLS 1x2x0,90

13,5

202,5

246,8

КСБГСКнг(А)-FRLS 2x2x0,90

18,7

280,5

373,3

КСБГСКнг(А)-FRLS 1x2x1,10

14,5

217,5

292,5

КСБГСКнг(А)-FRLS 2x2x1,10

20,5

307,5

445,7

КСБГСКнг(А)-FRLS 1x2x1,20

14,7

220,5

314,3

КСБГСКнг(А)-FRLS 2x2x1,20

20,9

313,5

474,3

КСБГСКнг(А)-FRLS 1x2x1,50

15,9

238,5

375,9

КСБГСКнг(А)-FRLS 2x2x1,50

22,7

340,5

570,5

КСБГСКнг(А)-FRLS 1x2x2,00

16,9

253,5

439,5

КСБГСКнг(А)-FRLS 2x2x2,00

24,7

370,5

682,5
