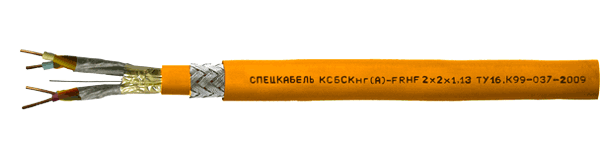

КСБСКнг(А)-FRHF Nx2xD

Артикул: 091402

Область использования

Конструкция

Огнестойкие интерфейсные кабели, огнестойкая "витая пара", предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабели КСБСКнг(А)-FRHF Nx2xD имеют класс пожарной опасности П1.1.1.2.1 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах). По отдельному запросу изготавливаются в исполнении для эксплуатации на открытом воздухе. Кабель марки КСБСКнг(А)-FRHF Nx2x0.80 может применяться взамен кабелей типа JE-H(St)HRH Nx2x0,8 Bd FE180.

Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с дополнительным барьером в виде огнестойкой ленты, с общим экраном из алюмолавсановой ленты и с дренажным проводником из медной луженой проволоки, в оболочке из полимерной композиции, не содержащей галогенов), с броней в виде оплетки из стальных оцинкованных проволок диаметром 0,3 мм, в защитном шланге из полимерной композиции, не содержащей галогенов оранжевого или черного цвета, при эксплуатации на открытом воздухе. Кабели изготавливаются с числом пар до 20.



Электрические параметры

Номинальный диаметр жил D, мм

0,64

0,80

0,98

1,13

1,38

1,78

Эквивалентное сечение жил, мм2

0,35

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км

126,0

74,8

51,0

37,6

25,2

16,0

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км

300

300

300

300

300

300

Электрическая ёмкость пары, не более, пФ/м

70

75

75

80

85

95

Коэффициент затухания на частотах, не более, дБ/100м

1 кГц

0,15

0,13

0,12

0,09

0,07

0,05

39 кГц

0,43

0,39

0,29

0,27

0,24

0,21

1 МГц

2,30

2,15

2,00

1,90

1,80

1,75

Волновое сопротивление на частотах, Ом

31,25 кГц

120±15

120±15

120±15

100±15

100±15

80±12

1 МГц

100±15

100±15

100±15

80±12

80±12

60±10

Рабочее напряжение, не более, В

300

300

300

300

300

300



Массогабаритные и эксплуатационные параметры

Марка кабеля
КСБСКнг(А)-FRHF Nx2xD

Наружный размер, не более,
мм

Мин. радиус изгиба,
мм

Расчетная масса,
кг/км

Диапазон рабочих
температур, °С

Срок службы,
не менее,
лет

КСБСКнг(А)-FRHF 1x2x0,64

11,1

166,5

182,9

–60 + 70

30

КСБСКнг(А)-FRHF 2x2x0,64

15,4

231,0

275,1

КСБСКнг(А)-FRHF 1x2x0,80

12,1

181,5

205,7

КСБСКнг(А)-FRHF 2x2x0,80

16,8

252,0

316,4

КСБСКнг(А)-FRHF 1x2x0,98

12,5

187,5

225,8

КСБСКнг(А)-FRHF 2x2x0,98

17,6

264,0

356,1

КСБСКнг(А)-FRHF 1x2x1,13

13,4

201,0

248,5

КСБСКнг(А)-FRHF 2x2x1,13

19,0

285,0

395,5

КСБСКнг(А)-FRHF 1x2x1,38

14,3

214,5

278,2

КСБСКнг(А)-FRHF 2x2x1,38

20,4

306,0

446,8

КСБСКнг(А)-FRHF 1x2x1,78

15,3

229,5

316,7

КСБСКнг(А)-FRHF 2x2x1,78

22,4

336,0

524,7

Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

"Кабель КСБСКнг(А)-FRHF 4?2?1,13 ТУ16.К99-037-2009"
