КСБГСнг(А)-FRLS Nx2xD |
|
|
|
|
|
Область использования
|
Конструкция
|
|
Огнестойкие гибкие кабели промышленного интерфейса, предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели КСБГСнг(А)-FRLS Nx2xD обладают пониженным дымо- и газовыделением, имеют класс пожарной опасности П1.1.2.2.2 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах).
|

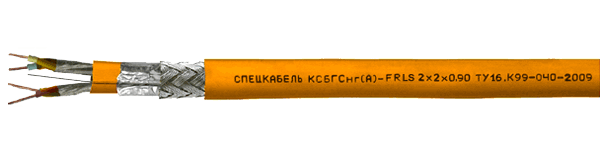

Пары с семипроволочными медными жилами диаметром от 0,78 до 2,00 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с дополнительным барьером в виде огнестойкой ленты, с поясной изоляцией из ПВХ пластиката пониженной горючести и с пониженным дымо- и газовыделением, с общим экраном из алюмолавсановой ленты и оплеткой из медной луженой проволоки, в оболочке из ПВХ пластиката пониженной горючести и с пониженным дымо- и газовыделением оранжевого цвета. Кабели изготавливаются с числом пар до 10.
|
|
Электрические параметры
|
|
Номинальный диаметр жил D, мм
|
0,78
|
0,90
|
1,10
|
1,20
|
1,50
|
2,00
|
|
Эквивалентное сечение жил, мм2
|
0,35
|
0,5
|
0,75
|
1,0
|
1,5
|
2,5
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км
|
57,0
|
40,7
|
26,9
|
22,9
|
14,9
|
8,2
|
|
Асимметрия электрического сопротивления жил в паре, не более, %
|
3
|
3
|
3
|
3
|
3
|
3
|
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км
|
300
|
300
|
300
|
300
|
300
|
300
|
|
Электрическая ёмкость пары, не более, пФ/м
|
60
|
65
|
65
|
70
|
75
|
85
|
|
Коэффициент затухания на частотах, не более, дБ/100м
|
39 кГц
|
0,41
|
0,37
|
0,28
|
0,26
|
0,23
|
0,20
|
|
1 МГц
|
2,20
|
2,00
|
1,85
|
1,80
|
1,70
|
1,60
|
|
10 МГц
|
6,20
|
5,80
|
5,30
|
5,00
|
4,40
|
4,30
|
|
Волновое сопротивление на частотах, Ом
|
31,25 кГц
|
140±20
|
140±20
|
140±20
|
120±15
|
120±15
|
100±15
|
|
1 МГц
|
120±15
|
120±15
|
120±15
|
100±15
|
100±15
|
80±12
|
|
Рабочее напряжение, не более, В
|
300
|
300
|
300
|
300
|
300
|
300
|
|
Массогабаритные и эксплуатационные параметры
|
|
Марка кабеля
КСБГСнг(А)-FRLS Nx2xD
|
Наружный размер, не более,
мм
|
Мин. радиус изгиба,
мм
|
Расчетная масса,
кг/км
|
Диапазон рабочих
температур, °С
|
Срок службы,
не менее,
лет
|
|
КСБГСнг(А)-FRLS 1x2x0,78
|
7,9
|
79,0
|
73,9
|
–50 + 70
|
30
|
|
КСБГСнг(А)-FRLS 2x2x0,78
|
12,7
|
127,0
|
130,9
|
|
КСБГСнг(А)-FRLS 1x2x0,90
|
8,3
|
83,0
|
81,7
|
|
КСБГСнг(А)-FRLS 2x2x0,90
|
13,5
|
135,0
|
146,3
|
|
КСБГСнг(А)-FRLS 1x2x1,10
|
9,3
|
93,0
|
107,3
|
|
КСБГСнг(А)-FRLS 2x2x1,10
|
15,4
|
154,0
|
190,4
|
|
КСБГСнг(А)-FRLS 1x2x1,20
|
9,5
|
95,0
|
117,2
|
|
КСБГСнг(А)-FRLS 2x2x1,20
|
15,7
|
157,0
|
205,3
|
|
КСБГСнг(А)-FRLS 1x2x1,50
|
10,5
|
105,0
|
150,7
|
|
КСБГСнг(А)-FRLS 2x2x1,50
|
17,3
|
173,0
|
263,8
|
|
КСБГСнг(А)-FRLS 1x2x2,00
|
11,5
|
115,0
|
193,5
|
|
КСБГСнг(А)-FRLS 2x2x2,00
|
19,4
|
194,0
|
344,3
|
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КСБГСнг(А)-FRLS 2?2?1,10 ТУ16.К99-040-2009"
|
|
