КСБСнг(А)-FRHF Nх2хD

Область использования

Конструкция

Огнестойкие интерфейсные кабели, огнестойкая "витая пара", предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS. Кабели КСБСнг(А)-FRHF Nx2xD имеют класс пожарной опасности П1.1.1.2.1 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах). По отдельному запросу изготавливаются в исполнении для эксплуатации на открытом воздухе. Кабель марки КСБСнг(А)-FRHF Nx2x0.80 может применяться взамен кабелей типа JE-H(St)H Nx2x0.8 Bd FE180.

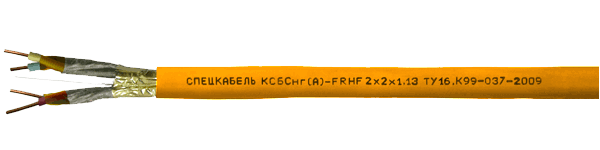

Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с дополнительным барьером в виде огнестойкой ленты, с общим экраном из алюмолавсановой ленты и с дренажным проводником из медной луженой проволоки, в оболочке из полимерной композиции, не содержащей галогенов. Оболочка оранжевого, а для прокладки кабеля на открытом воздухе, черного цвета. Кабели изготавливаются с числом пар до 40.

Электрические параметры

Номинальный диаметр жил D, мм

0,64

0,80

0,98

1,13

1,38

1,78

Эквивалентное сечение жил, мм2

0,35

0,5

0,75

1,0

1,5

2,5

Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км

126,0

74,8

51,0

37,6

25,2

16,0

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км

300

300

300

300

300

300

Электрическая ёмкость пары, не более, пФ/м

70

75

75

80

85

95

Коэффициент затухания на частотах, не более, дБ/100м

1 кГц

0,15

0,13

0,12

0,09

0,07

0,05

39 кГц

0,43

0,39

0,29

0,27

0,24

0,21

1 МГц

2,30

2,15

2,00

1,90

1,80

1,75

Волновое сопротивление на частотах, Ом

31,25 кГц

120±15

120±15

120±15

100±15

100±15

80±12

1 МГц

100±15

100±15

100±15

80±12

80±12

60±10

Рабочее напряжение, не более, В

300

300

300

300

300

300

Массогабаритные и эксплуатационные параметры

Марка кабеля
КСБСнг(А)-FRHF Nx2xD

Наружный размер, не более,
мм

Мин. радиус изгиба,
мм

Расчетная масса,
кг/км

Диапазон рабочих
температур, °С

Срок службы,
не менее,
лет

КСБСнг(А)-FRHF 1x2x0,64

6,0

60,0

38,5

–60 + 70

30

КСБСнг(А)-FRHF 2x2x0,64

10,2

102,0

71,3

КСБСнг(А)-FRHF 1x2x0,80

7,0

70,0

53,8

КСБСнг(А)-FRHF 2x2x0,80

11,7

117,0

99,9

КСБСнг(А)-FRHF 1x2x0,98

7,7

77,0

66,5

КСБСнг(А)-FRHF 2x2x0,98

13,2

132,0

124,9

КСБСнг(А)-FRHF 1x2x1,13

8,2

82,0

77,3

КСБСнг(А)-FRHF 2x2x1,13

14,0

140,0

145,5

КСБСнг(А)-FRHF 1x2x1,38

8,7

87,0

93,2

КСБСнг(А)-FRHF 2x2x1,38

14,9

149,0

177,1

КСБСнг(А)-FRHF 1x2x1,78

9,7

97,0

129,5

КСБСнг(А)-FRHF 2x2x1,78

16,8

168,0

233,7
