КСБСнг(А)-FRLS Nx2xD |
|
|
|
|
|
Область использования
|
Конструкция
|
|
Огнестойкие интерфейсные кабели, огнестойкая "витая пара", предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам, как RS-485, Profibus, CAN, LON и прочим. Кабели КСБСнг(А)-FRLS Nx2xD обладают пониженным дымо- и газовыделением, имеют класс пожарной опасности П1.1.2.2.2 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут), имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Могут эксплуатироваться в помещениях или закрытых объёмах (коробах, трубах).
|

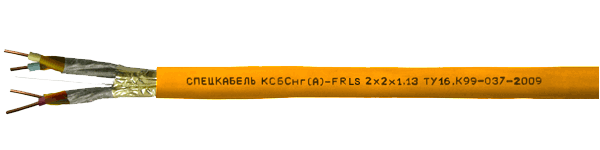

Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм с изоляцией из огнестойкой кремнийорганической резины, скрученные совместно с полиимидной пленкой, с дополнительным барьером в виде огнестойкой ленты, с общим экраном из алюмолавсановой ленты и с дренажным проводником из медной луженой проволоки, в оболочке из ПВХ пластиката пониженной горючести и пониженным дымо- и газовыделением. Оболочка оранжевого цвета. Кабели изготавливаются с числом пар до 40.
|
|
Электрические параметры
|
|
Номинальный диаметр жил D, мм
|
0,64
|
0,80
|
0,98
|
1,13
|
1,38
|
1,78
|
|
Эквивалентное сечение жил, мм2
|
0,35
|
0,5
|
0,75
|
1,0
|
1,5
|
2,5
|
|
Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км
|
126,0
|
74,8
|
51,0
|
37,6
|
25,2
|
16,0
|
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км
|
300
|
300
|
300
|
300
|
300
|
300
|
|
Электрическая ёмкость пары, не более, пФ/м
|
70
|
75
|
75
|
80
|
85
|
95
|
|
Коэффициент затухания на частотах, не более, дБ/100м
|
1 кГц
|
0,15
|
0,13
|
0,12
|
0,09
|
0,07
|
0,05
|
|
39 кГц
|
0,43
|
0,39
|
0,29
|
0,27
|
0,24
|
0,21
|
|
1 МГц
|
2,30
|
2,15
|
2,00
|
1,90
|
1,80
|
1,75
|
|
Волновое сопротивление на частотах, Ом
|
31,25 кГц
|
120±15
|
120±15
|
120±15
|
100±15
|
100±15
|
80±12
|
|
1 МГц
|
100±15
|
100±15
|
100±15
|
80±12
|
80±12
|
60±10
|
|
Рабочее напряжение, не более, В
|
300
|
300
|
300
|
300
|
300
|
300
|
|
Массогабаритные и эксплуатационные параметры
|
|
Марка кабеля
КСБСнг(А)-FRLS Nx2xD
|
Наружный размер, не более,
мм
|
Мин. радиус изгиба,
мм
|
Расчетная масса,
кг/км
|
Диапазон рабочих
температур, °С
|
Срок службы,
не менее,
лет
|
|
КСБСнг(А)-FRLS 1x2x0,64
|
6,0
|
60,0
|
38,5
|
–50 + 70
|
30
|
|
КСБСнг(А)-FRLS 2x2x0,64
|
10,2
|
102,0
|
71,3
|
|
КСБСнг(А)-FRLS 1x2x0,80
|
7,0
|
70,0
|
53,8
|
|
КСБСнг(А)-FRLS 2x2x0,80
|
11,7
|
117,0
|
99,9
|
|
КСБСнг(А)-FRLS 1x2x0,98
|
7,7
|
77,0
|
66,5
|
|
КСБСнг(А)-FRLS 2x2x0,98
|
13,2
|
132,0
|
124,9
|
|
КСБСнг(А)-FRLS 1x2x1,13
|
8,2
|
82,0
|
77,3
|
|
КСБСнг(А)-FRLS 2x2x1,13
|
14,0
|
140,0
|
145,5
|
|
КСБСнг(А)-FRLS 1x2x1,38
|
8,7
|
87,0
|
93,2
|
|
КСБСнг(А)-FRLS 2x2x1,38
|
14,9
|
149,0
|
177,1
|
|
КСБСнг(А)-FRLS 1x2x1,78
|
9,7
|
97,0
|
129,5
|
|
КСБСнг(А)-FRLS 2x2x1,78
|
16,8
|
168,0
|
233,7
|
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КСБСнг(А)-FRLS 2?2?0,98 ТУ16.К99-037-2009"
|
|
