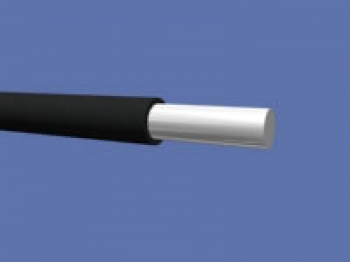

АПВ

Назначение

Провод силовой изолированный, общего назначения для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.

Количество жил и сечение (или диаметр)

1*2,5 мм
1*4 мм
1*6 мм
1*10 мм
1*16 мм
1*25 мм
1*35 мм
1*50 мм
1*70 мм
1*95 мм
1*120 мм

Электрические характеристики

Жила - однопроволочная из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной 2 класса гибкости Изоляция - изоляционный ПВХ пластикат. Расцветка - белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2). Электрические характеристики: удельное электрическое сопротивление жилы при температуре 20 °С, Ом·мм2/м, не более - 0,02800; сопротивление изоляции при 20 °С, кОм/км, не менее: - при приемке и поставке - 1000; - на период эксплуатации и хранения - 10.

Условия прокладки

прокладка - в пустотных каналах строительных конструкций, монтажный коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования; температура прокладки - не ниже -15 °С; монтажные радиусы изгиба - не менее 10 диаметров.

Условия эксплуатации

температура окружающей среды до -50 °С и относительная влажность воздуха до 100% при температуре до +35 °С; длительно допустимая температура нагрева жил - не более 70 °С; срок службы в нормальных условиях эксплуатации не менее 15 лет.
