Назначение
|
для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.
|
|
Количество жил и сечение (или диаметр)
|
1*0,5 мм
1*0,75 мм
1*1 мм
1*1,5 мм
1*2,5 мм
1*4 мм
1*6 мм
1*10 мм
1*16 мм
1*25 мм
1*35 мм
1*50 мм
1*70 мм
1*95 мм
1*120 мм
|
|
Электрические характеристики
|

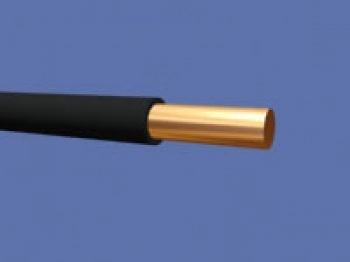

Жила - однопроволочная из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной 2 класса гибкости. Изоляция - изоляционный ПВХ пластикат. Расцветка: белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2). Удельное электрическое сопротивление жилы при температуре 20 °С, Ом·мм2/м, не более - 0,01724; сопротивление изоляции при 20 °С, кОм/км, не менее: - при приемке и поставке - 1000; - на период эксплуатации и хранения - 10.
|
|
Условия прокладки
|
в пустотных каналах строительных конструкций, монтажный коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования; температура прокладки - не ниже -15 °С; монтажные радиусы изгиба - не менее 10 диаметров.
|
|
Условия эксплуатации
|
температура окружающей среды до -50 °С и относительная влажность воздуха до 100% при температуре до +35 °С; длительно допустимая температура нагрева жил - не более 70 °С; срок службы в нормальных условиях эксплуатации не менее 15 лет.
|
|
Артикул: 050503
Для электрических установок, стационарной прокладки в силовых осветительных сетях
|
