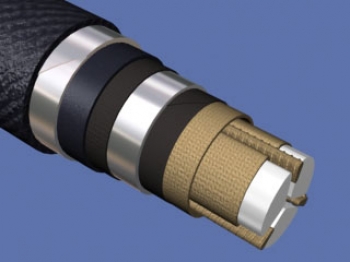

АСБл

Назначение

Предназначен для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Количество жил и сечение (или диаметр)

информация временно отсутствует

Электрические характеристики

сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом: для однопроволочного исполнения — не более 29,11; для многопроволочного исполнения — не более 29,4; сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее: для кабелей напряжением 1 кВ — 100; для кабелей напряжением 6 и 10 кВ — 200; продолжительность короткого замыкания — не более 4с; кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения. Cрок службы — 30 лет.

Условия прокладки

прокладка - в земле (траншеях) с низкой коррозионной активностью (с наличием и без блуждающих токов) и с средней коррозионной активностью (только для кабелей на напряжение 1 кВ) без блуждающих токов, по стенам вне зданий при сильной загруженности трассы другими кабелями, при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий; кабели без применения специальных устройств (например, стопорных муфт) могут прокладываться на трассах с разностью уровней между высшей и низшей точками расположения кабеля, м:
номинальным напряжением 1 кВ - 25;
номинальным напряжением 6, 10 кВ - 15;
температура прокладки — не ниже — 0 °С; величина монтажных изгибов для однопроволочного исполнения — не менее 25 диаметров по оболочке; для многопроволочного исполнения — не менее 15 диаметров по оболочке;

Условия эксплуатации

рабочая температура — от -50 до +50 °С; предельно допустимая рабочая температура: для кабелей напряжением 1 и 6 кВ — 80 °С; для кабелей напряжением 10 кВ — 70 °С;
