Количество жил и сечение (или диаметр)
|
2*2,5 мм
2*4 мм
3*2,5 мм
3*4 мм
3*6 мм
4*2,5 мм
4*4 мм
4*6 мм
4*10 мм
4*16 мм
4*25 мм
4*35 мм
4*50 мм
4*70 мм
4*95 мм
4*120 мм
4*150 мм
4*185 мм
4*240 мм
|
|
Электрические характеристики
|

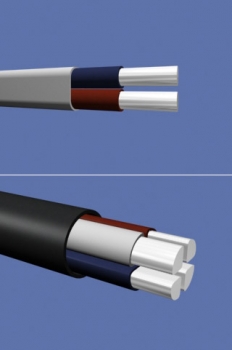

Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной. Изоляция - изоляционный ПВХ пластикат. Сердечник - из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой. Оболочка - светотермостойкий ПВХ пластикат. Сопротивление изоляции жил при температуре 20 °С, МОм/км, не менее: при сечении до 1,5 мм2 - 12; при сечении 2,5–4,0 мм2 - 10; при сечении 6,0 мм2 - 9; при сечении 10–240 мм2 - 7; сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее - 0,005; максимальное рабочее напряжение электрической сети, кВ: - для кабелей 0,66 кВ - 0,72; - для кабелей 1 кВ - 1,2.
|
|
Условия прокладки
|
в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 °С. Не рекомендуется прокладка в земле; монтажные радиусы изгиба при прокладке - не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей.
|
